銫鎢青銅粉體作為透明隔熱材料在汽車玻璃隔熱和綠色建築節能領域有著十分廣泛的應用前景。

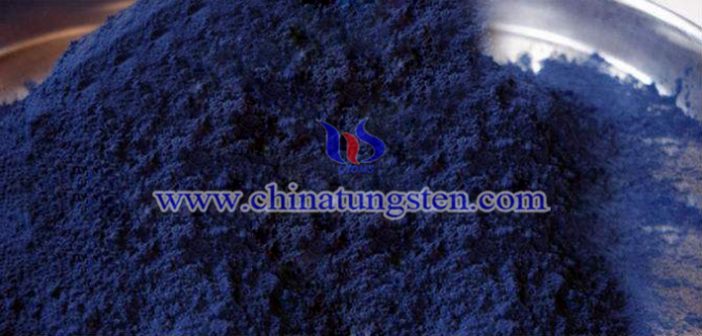

銫鎢青銅粉體的製備
1.以分析純鎢酸鈉（Na2WO4?2H2O）為原料，配製濃度為0.5mol/L的鎢酸鈉溶液，通過陽離子樹脂交換得到鎢酸溶膠，加入濃度為1mol/L或2mol/L的檸檬酸（分析純）溶液以及濃度為0.3mol/L的碳酸銫（Cs2CO3，分析純）溶液，攪拌均勻，得到水熱反應的前驅液。
2.將前驅液放入高壓釜中，於190℃反應3d，再經過超聲水洗、醇洗、離心、烘乾，最終得到CsxWO3粉體。

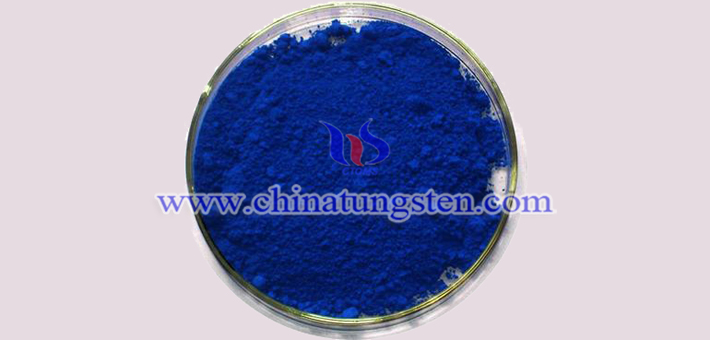

CsxWO3薄膜的製備
將CsxWO3粉體充分研磨後，在檸檬酸溶液中超聲分散1h，然後加入到0.1g/mL的聚乙烯醇（PVA）溶液中，在80℃水浴中攪拌30min，陳化1d得到待塗膜乳膠，採用浸漬提拉法在載玻片上製備CsxWO3薄膜。
更多內容請訪問：
http://www.tungsten-powder.com/traditional/cesium-tungsten-bronze-chinatungsten.html
