隨著集成電路技術的持續發展，傳統的二維平面封裝方式已難以滿足高性能計算、5G通信、AI芯片等領域?qū)π⌒突⒏呙芏取⒏邿崃髅芏鹊姆庋b需求。3D封裝技術作為一種新興的封裝架構，采用垂直堆疊芯片、多芯片集成及異構集成方式，在提高集成度的同時，也帶來了顯著的熱管理挑戰。
如何在有限的空間內有效導熱、抑制熱應力、保證封裝系統的穩定性，成為3D封裝技術發展的關鍵問題。在此背景下，鉬銅合金（Mo-Cu）憑借其優異的熱物理性能，在3D封裝中的應用價值日益凸顯。
在3D封裝結構中，多個芯片通過硅通孔（TSV）、微凸點（micro bump）或互聯層堆疊在一起，使得單位體積內的熱功率密度顯著提高。過高的熱流密度會導致芯片溫升過快，引發熱失控、信號漂移甚至器件失效。因此，封裝材料必須具備以下特性：
1.高熱導率：以實現芯片內部熱量的快速傳導和擴散；
2.低熱膨脹系數（CTE）：與芯片材料（如硅）匹配，減少熱應力；
3.良好的可加工性與穩定性：適應復雜的微型封裝結構；
4.兼容性強：滿足真空封裝或惰性氣氛下的工作條件。

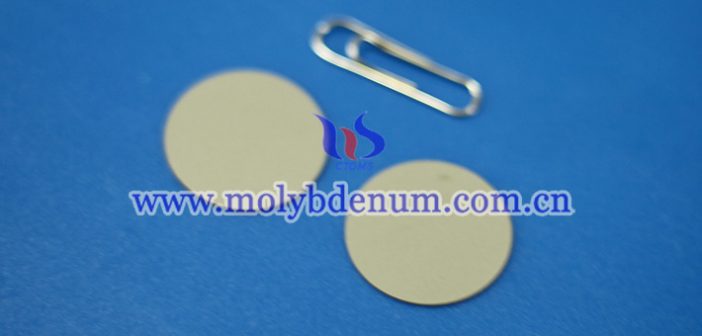

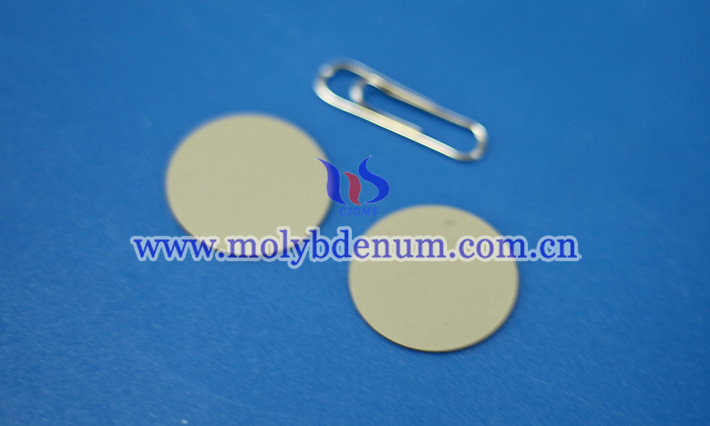

鉬銅合金是一種由高熔點金屬鉬和高導熱金屬銅通過粉末冶金技術復合而成的材料，兼具鉬的低熱膨脹系數（約5.6×10??/K）和銅的高熱導率（約380 W/m·K），是一種極具潛力的熱管理中間層材料，因此在3D封裝中被廣泛使用。
