銫鎢青銅納米粉體具有吸收紅外線的功能，可以用于制備透明隔熱涂層。
銫鎢青銅納米粉體的制備

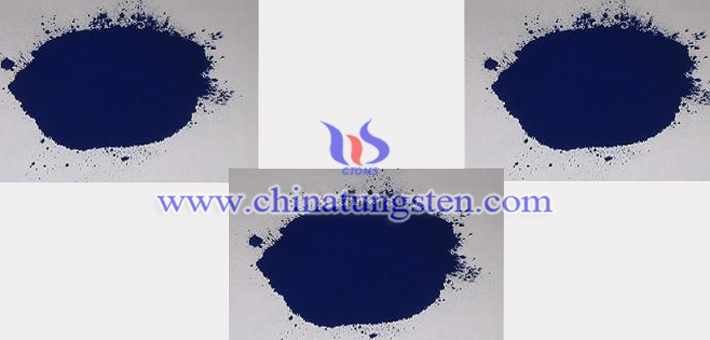

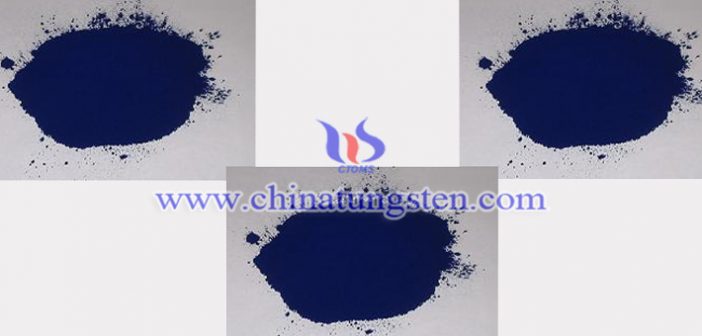

將400kg山梨醇于夾套反應釜中加熱溶解，加入鎢酸和硫酸銫，其中鎢酸和硫酸銫的質量之比為1∶0.33，山梨醇的質量為鎢酸和硫酸銫總質量的3倍，高速攪拌30min后，泵入均質機進行循環均質化，60min后將產物泵入已加熱到150℃的高壓反應釜中，將高壓反應釜轉速定為180r/min，待上述物料完全轉移到高壓釜后，關閉高壓反應釜各閥門，逐步將反應釜溫度上升到350℃，并保溫600min，降溫到150℃，放出反應產物，向其中加入去離子水，將物料打入壓濾機，以去離子水、無水乙醇洗滌，直到硫酸根含量低于100mg/kg，乙醇含量大于80%，將濾餅放進真空烘箱烘干，再進行機械粉碎和氣流粉碎，即得到目標產物——深藍色的納米級的銫鎢青銅。
銫鎢青銅納米漿料的制備
將制得的銫鎢青銅納米粉體、去離子水、分散劑、氫氧化鈉或硝酸加到攪拌釜中，攪拌均勻后泵入砂磨機中進行研磨分散，直到漿料粒徑基本上不再降低，停止砂磨，制得銫鎢青銅納米漿料。
透明隔熱涂層的制備
將銫鎢青銅納米漿料加入到丙烯酸乳液中，在玻璃基板上涂布成膜，烘干，得到的干膜厚度約為5μm，銫鎢青銅納米漿料的涂布添加量折算為1.3g/m2。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
